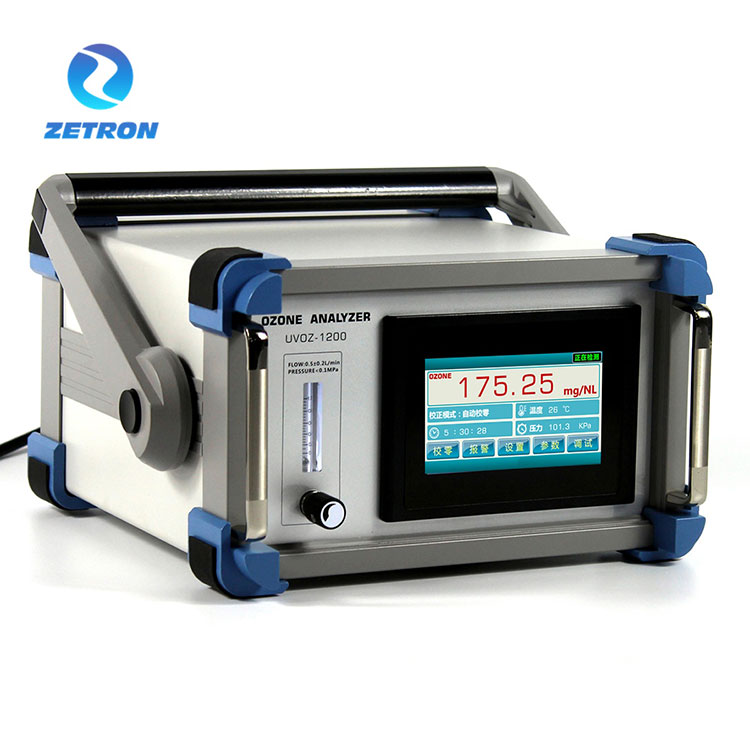

UV ozondetektor

PTM600OZ UV ozondetektor

Generell beskrivelse

UV-ozondetektor er et mikroprosessorbasert fotometer med to stråler (UV 254 nm) for å måle ozoninnholdet i luft eller oksygen.

For å evaluere ozoninnholdet i prøvegassen måler UVOZONDETEKTOREN UV-strålingen i målekanalen, UV-strålingen i referansekanalen, temperaturen og trykket i kyvetten.

Ozonanalysatoren har berøringsskjermgrensesnitt, som viser sanntids ozonkonsentrasjon. Og berøringsskjermen er også med trykk- og temperaturkompensasjonsdisplay. For det høye konsentrasjonsområdet (g/Nm3) har den funksjonen flytinngang, som kan vise utgangen fra ozongeneratoren i sanntid. Kjernekomponenten tar i bruk uv-lyssystem med lang levetid med kvarts med høy lystransmittans for å forhindre at nulldrift påvirker deteksjonsnøyaktigheten. Det er ikke nødvendig å lukke ozoninngangen ved nullstilling for å sikre at utstyret kan kjøre kontinuerlig i 24 timer.

Ozonkonsentrasjonen vises i enten vektprosent ozon (%vekt/vekt), gram ozon per normal kubikkmeter prøvegass (g/Nm3) eller ppmv (AQ: g/m3 eller ppm) på alfanumerisk display. Konsentrasjonsenheten kan endres under drift.

Ytterligere modifiserbare parametere er blant annet:

Enhet for trykkvisning (kPa)

Alarmparametere (høy/lav terskel)

Bæregassens art: luft eller oksygen (inkl. PSA)

RS-485 grensesnittparametere

4-20MA  signalutgang

Installasjon og strømtilkobling

For prøvegasstilkoblingen skal det brukes 6 x 4 mm PTFE-rør (som vi leverer på forespørsel). Prøvegassen må kobles til via prøvegassfilteret ("IN"). Tidsforsinkelsen til konsentrasjonsmålingen avhenger av

a) strømningshastigheten til prøvegassen,

b) lengden på slangen til analysatoren,

c) tverrsnittet til røret (vi anbefaler rør 6x4 mm, ikke mer!),

d) tidsforsinkelsen til selve analysatoren. Ved anbefalt strømningshastighet på 0,2 til 1 l/min vil tidsforsinkelsen være 2 til 0,4 s med en 6 x 4 mm slangelengde på 2 m.

Følgende tegninger viser mulige konfigurasjoner:

Sampling metode: positivt trykk prøvetaking;

Skjermgrensesnitt: 4,3-tommers grensesnitt for berøringsskjerm;

Innholdsgrensesnitt: Ozonkonsentrasjon, temperatur, trykk;

Hjelpefunksjoner: temperaturkompensasjon, trykkkompensering;

Displayenhet: g/Nm3, mg/NL valgfritt;

Skjermoppløsning: 0,01g/Nm3;

Gassstrømningshastighet: 0,5L±0,2L/min;

Inngangstrykk:<0,1 MPa;

Konsentrasjonsfeil: maksimalt 0,5 % FS;

Lineær feil: maksimalt 0,5 % FS;

Nulldrift:<± 0,3 %. FS;

Reaksjonstid: ≤ 1 sekund;

Miljøtemperatur: -30 ~ 80 ℃;

Rørledningsgrensesnittmetode: hurtigstramming (rustfritt stål);

Bypass prøvetakingsdiameter: Φ 6 (6 mm * 4 mm);

Kommunikasjonsmetode: RS-485;

Utgangsmodus: 4-20mA (aktiv);

Strømforsyning: 24V DC;

Størrelse: 120 mm (høyde) × 160 mm (bredde) × 60 mm dyp;

Merk: 1mg/L=1g/m3=467PPM;

Gratis garanti: 24 måneder (for verten);

Standardkonfigurasjon: anti-korrosjonsstrømningsmåler, ozoneksosdestruktor, ozoninntaksfilter (støv).

Produktfunksjoner:

Målefunksjoner: patentert teknologi med nullpunkts automatisk justeringsfunksjon, dobbeltveis ultrafiolett absorpsjonsprinsipp, utenlandsk langtidsholdbar ultrafiolett LED-lyskilde, kontinuerlig drift, som sikrer stabiliteten til deteksjonskonsentrasjonen.

Testmetode: Dual path UV-absorpsjonsmetode, lyskildesystem med lang levetid, høy målenøyaktighet.

Måleprinsipp: I henhold til Lambert Beer-loven gjøres nøyaktige målinger gjennom prinsippet om fotometrisk absorpsjon.

Lyskildesystem: Fremmed langtidsholdbart ultrafiolett lyskildesystem (ultrafiolett LED-lyskilde med linse), med en gratis garanti på 2 år.

Bruk: Det anbefales å installere og bruke det innendørs, utstyrt med vanntette flyplugger.

Lettbassengsystem: Separat lettbassengteknologi, lekkasjefri, høytrykksmotstand og motstand mot høystrømsprøvetakingsgasspåvirkning.

Intelligent kompensering: Innebygd temperatur- og trykkkompensering og display, med automa

Strukturen

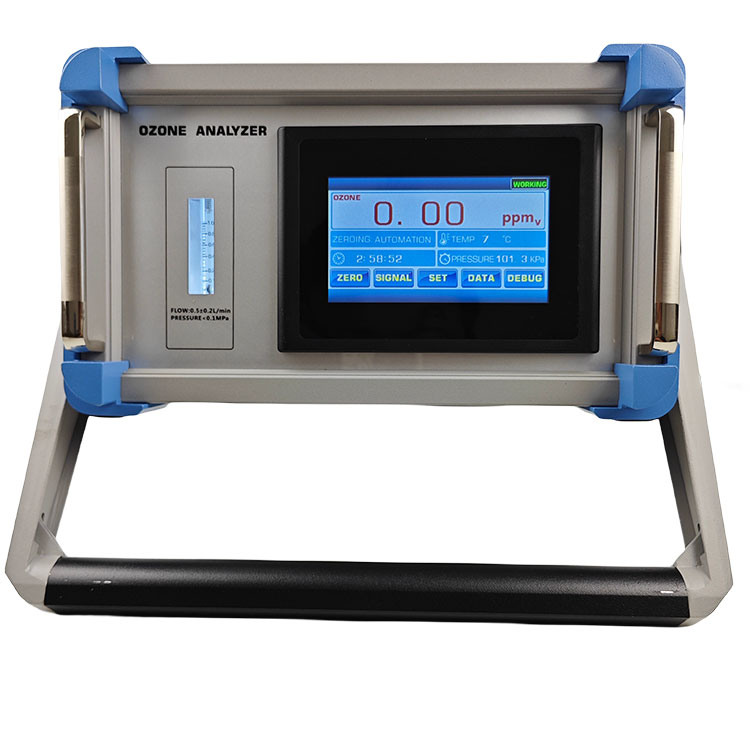

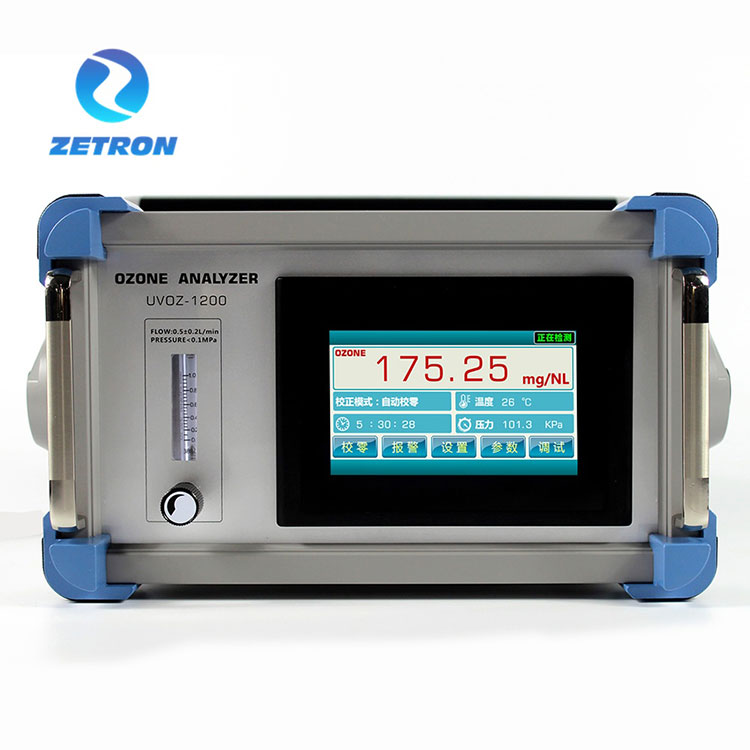

Displaypanel og displayskjerm

Strøminngang, signalutgang, ozoninntak, ozonuttak

Strøminngang:

Signalterminalutgang:

Sammenhengen og prosessen

UV OZONDETEKTOR, koblingsskjema for parallell grenprøvetaking

(Merk: Det anbefales å bruke denne koblingsprosessen, separat prøvetaking og utslipp av atmosfæren etter å ha passert gjennom ozoneksosdestruksjonsanordningen.)

UV OZONDETEKTOR, koblingsskjema for serieprøvetaking

(Merk: Når du bruker denne koblingsprosessen, er det viktig å merke seg at trykket i utløpsrørledningen til ozongeneratoren må være stabilt. Den innebygde trykktransmitterkompensasjonen vil føre til at den detekterte ozonkonsentrasjonsverdien svinger innenfor et visst område.)

Modell: UV OZONDETEKTOR

Måleområde: 0-300g/Nm3

Valgfritt område: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Lyskildens levetid: ca. 30000-50000 timer;
