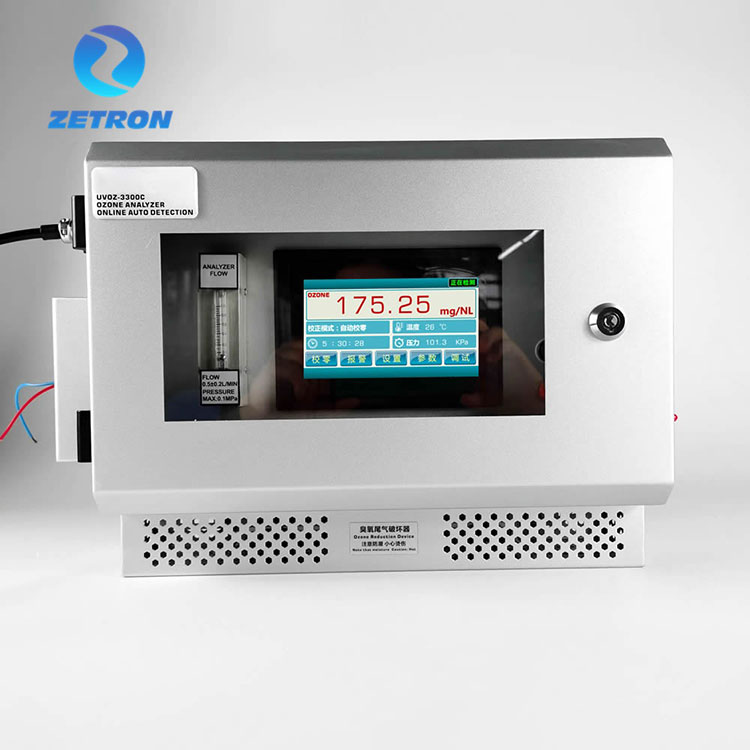

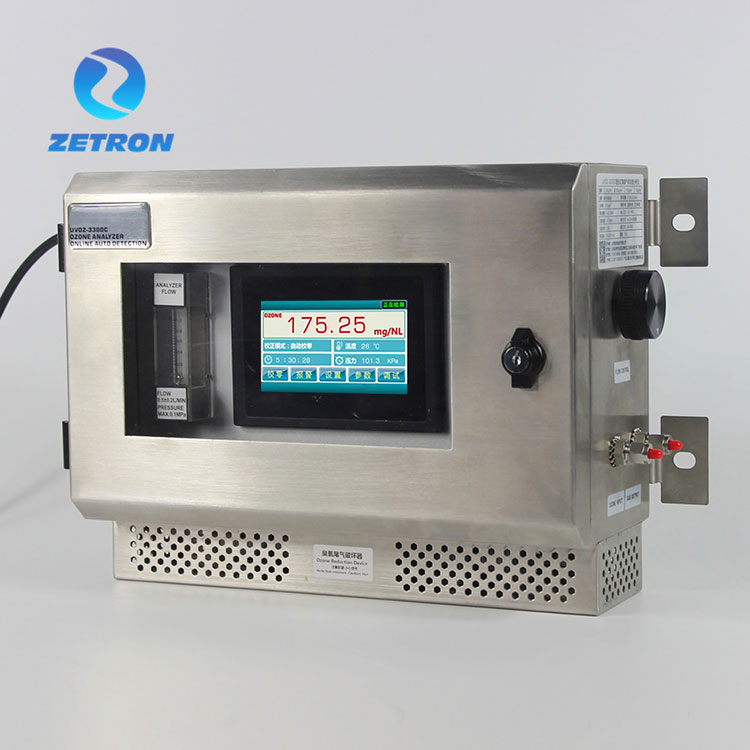

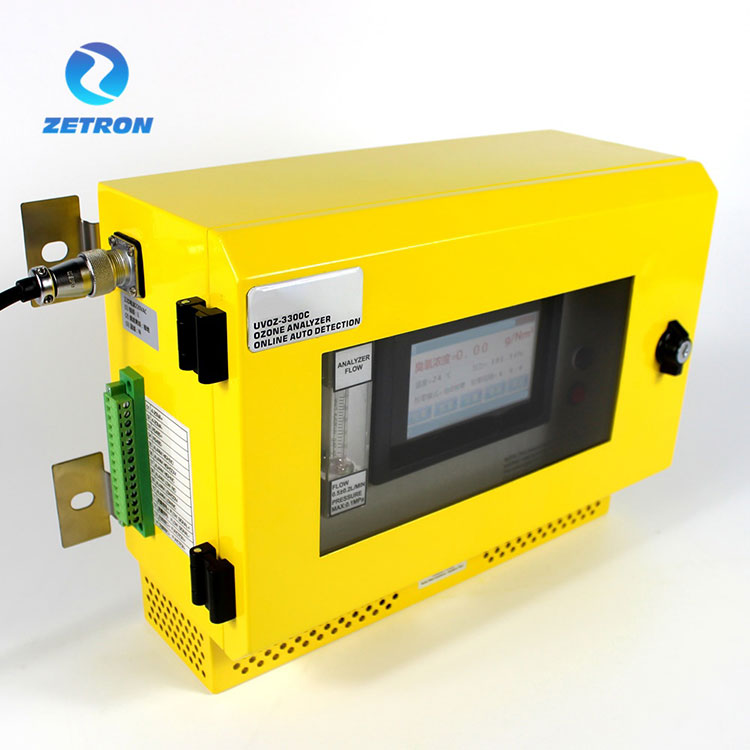

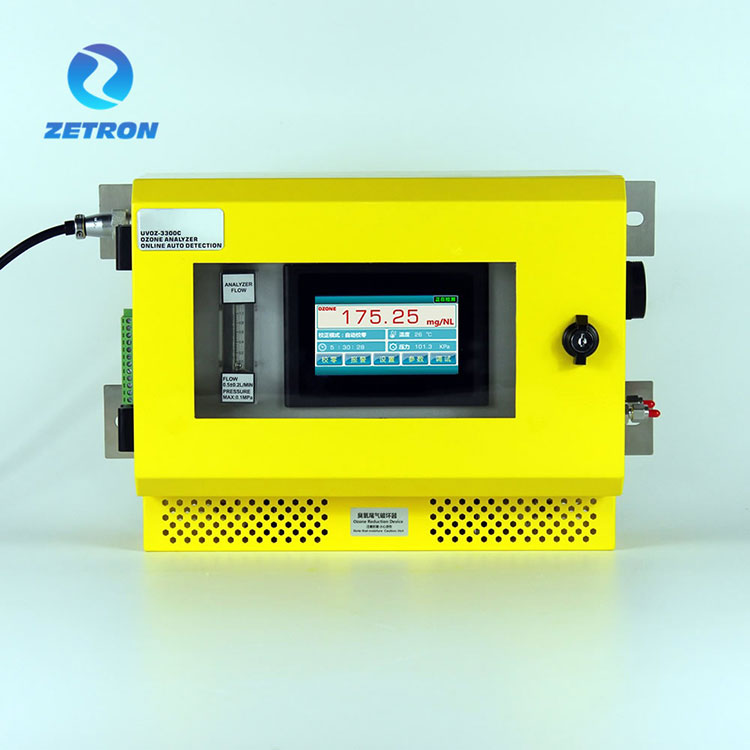

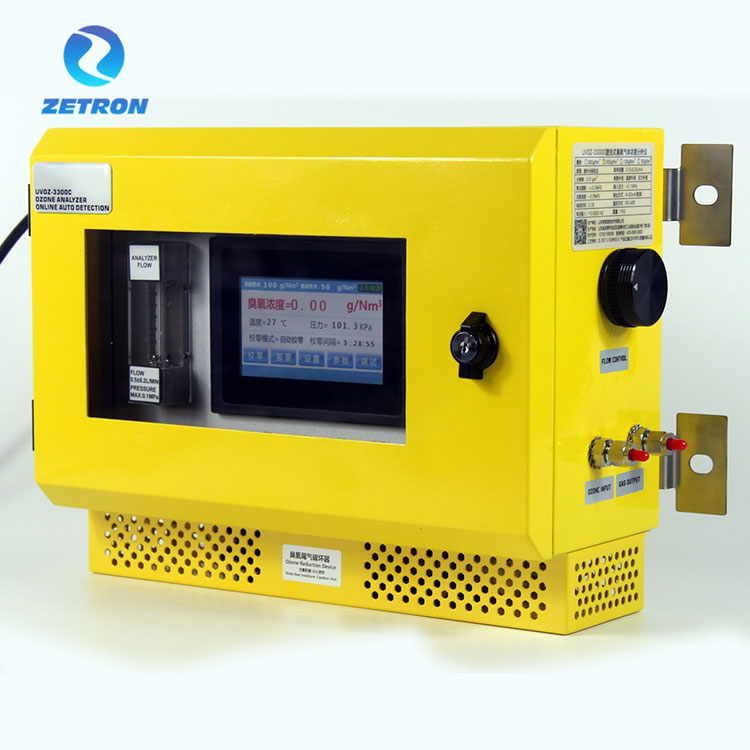

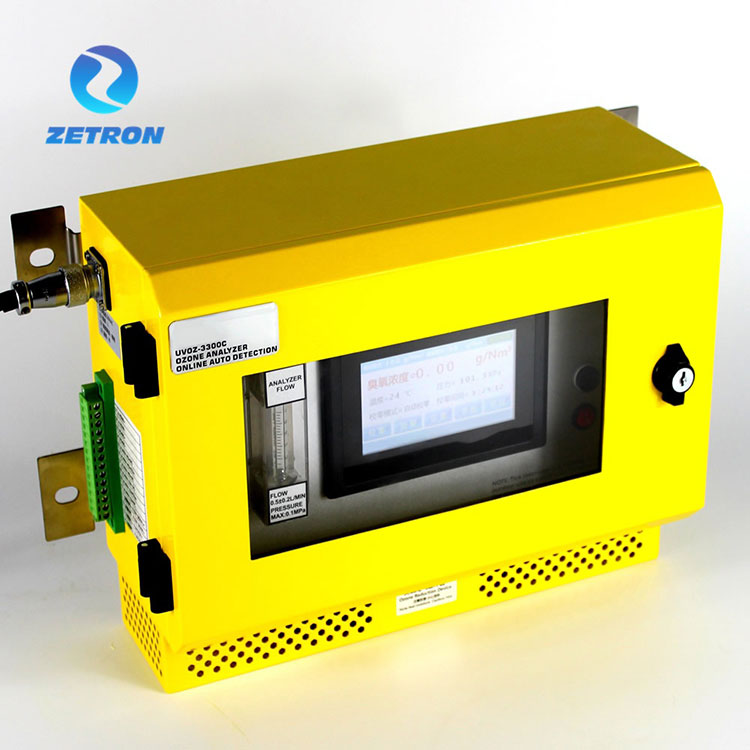

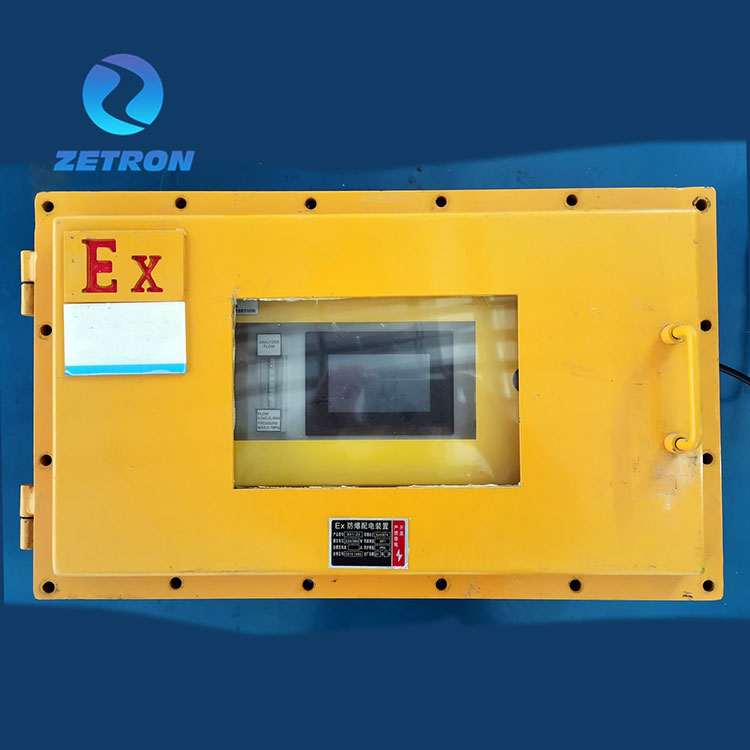

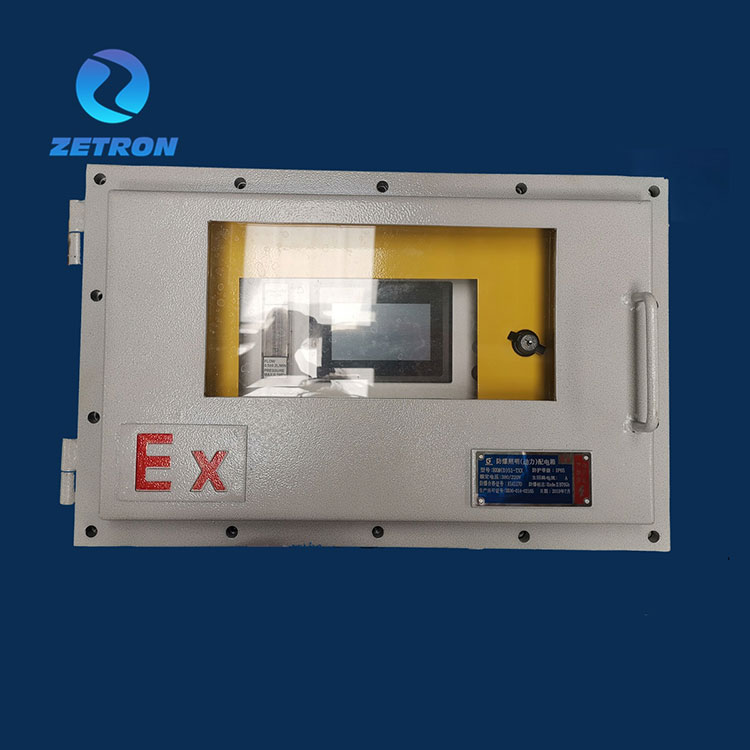

MIC500-OZ Veggmontert ozonanalysator

Basert på Lambert Bills lov, analyserer analysatoren ved å måle endringen av intensiteten til lyssignalet før og etter UV-absorpsjonen for å beregne den nåværende ozonkonsentrasjonen. Utstyret tar i bruk det avanserte doble UV-lyskildesystemet med det intelligente styringssystemet til lamperøret og separert fotocelleteknologi som gjør at analysatoren har egenskapene til ingen prøvetakende gasstrykklekkasje, antilekkasje.

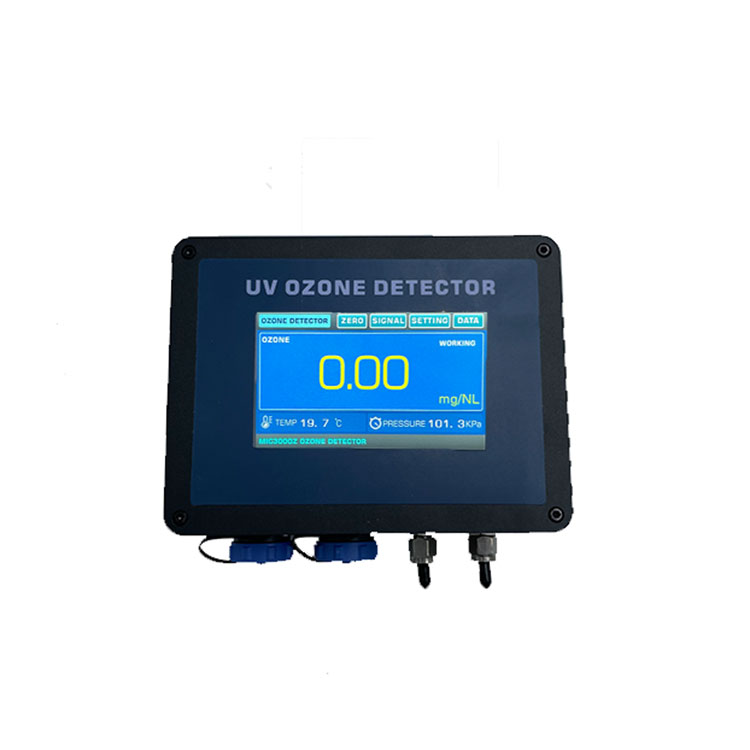

Den veggmonterte ozonanalysatoren har et grensesnitt for berøringsskjerm som viser ozonkonsentrasjonen i sanntid. Og berøringsskjermen er også med trykk- og temperaturkompensasjonsdisplay. For det høye konsentrasjonsområdet (g/Nm3) har den funksjonen flytinngang, som kan vise utgangen fra ozongeneratoren i sanntid. Kjernekomponenten tar i bruk uv-lyssystem med lang levetid med kvarts med høy lystransmittans for å forhindre at nulldrift påvirker deteksjonsnøyaktigheten. Det er ikke nødvendig å lukke ozoninngangen ved nullstilling for å sikre at utstyret kan kjøre kontinuerlig i 24 timer.

Ozonkonsentrasjonen vises i enten vektprosent ozon (%vekt/vekt), gram ozon per normal kubikkmeter prøvegass (g/Nm3) på alfanumerisk display. Konsentrasjonsenheten kan endres under drift.

Ytterligere modifiserbare parametere er blant annet:

Enhet for trykkvisning (kPa)

Alarmparametere (høy/lav terskel)

Bæregassens art: luft eller oksygen (inkl. PSA)

RS-485 grensesnittparametere

4-20MA  signalutgang

Valgfri rekkevidde og arbeidsmodus

 Tekniske funksjoner

Strukturen

STRØMINNGANG:

ALARM SINGAL UTGANG

SINGAL UTGANG

Sammenhengen og prosessen

ozonanalysator aktiv trykkprøvetaking prosessdiagram

Driftsinstruksjon

【1】. Brukertilstand

Denne analysatoren brukes til innendørs installasjon og drift. Det anbefales å forvarme i 5 minutter og deretter nullstille én gang. Den kan brukes online i 24 timer. Vær oppmerksom på sikkerhet for strøm og miljø ved bruk. Den er utstyrt med UV LED-lyskildeovervåkingssystem, og systemet vil bli justert i henhold til lysstyrken til lyskilden. Hvis null avvik uten ozon, kan du manuelt nullstille for å rense. Noen ganger oppstår null avvik, som kan ignoreres.

【2】 Advarslene

①Denne ozonanalysatoren brukes til innendørs og miljøet skal holdes ventilert, tørt, ingen andre etsende gasser. Spesielt hvis det er ammoniakk, bør hydrogenklorid, hydrogensulfid og andre gasser i miljøet beskyttes mot korrosjon i tide. Eventuelle problemer forårsaket av denne tilstanden er ikke innenfor den gratis garantien.

②Ren og tørr ozongass må garanteres. Ved behov påviser konsentrasjonen av ozongass på fuktige steder eller med olje, støv, filtre (røykgassfiltre) og avfuktere (elektroniske kondensatorer) må installeres ved innløpet til instrumentet. Ellers er eventuelle problemer forårsaket av denne tilstanden ikke innenfor den gratis garantien.

③Det er strengt forbudt å koble avgassdestruktorens utløp til hovedrørledningen, og eksosgassen må tømmes eller destrueres.

④Hvis instrumentet ikke brukes på lang tid, er det nødvendig å elektrifisere varmeren regelmessig og oppbevare instrumentet mot fuktighet

⑤Eksosgass ødelegger i arbeidstilstand vil være entusiastisk, det er strengt forbudt å berøre hånden. Vær oppmerksom på at eksosgass ødeleggeren vil være ugyldig hvis den er langvarig i fuktisolasjon. Hvis det oppdages at ozongassen renner over ved utløpet, vennligst kontakt produsenten for å erstatte den.

⑥Innløpsforbindelsesrøret skal bruke PTFE-materialet.

⑦Produsentens luftfilter kan kun filtrere støvpartikler. Hvis brukeren trenger å oppdage ozongassen med oljetåke, vanntåke og andre medier, vennligst kontakt produsenten i tide for å tilpasse forbehandlingsenheten.

C. Driftsgrensesnitt

（høy konsentrasjon 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

hovedgrensesnitt-normal skjermfunksjon

"Working", "calibration" og "error" vises i nedre høyre hjørne av hovedskjermens visningsgrensesnitt.

●FUNGERER: Kjør teststatus

●NULLSTILLING: instrumentet er i nullkalibrering

●FEIL: Ozonanalysatorfeil. Vennligst kontakt produsenten i tide.

●LASTING: Etter at instrumentet er slått på, viser den varme maskinen ladestatusen

Nullstillingsmeny

Brukere kan velge mellom "manuell nullkalibrering" og "automatisk nullkalibrering" i henhold til situasjonen.

Den automatiske nullkalibreringsintervalltiden kan stilles inn av brukere i henhold til deres behov.

Når ozonkonsentrasjonsverdien detekteres å være ≥100g/Nm3, anbefaler produsenten en automatisk nullkalibreringstid på 24-96 timer.

Ved detektering av ozonkonsentrasjonsverdier ≤100g/Nm3, anbefaler produsenten en automatisk nullkalibreringstid på 8-12 timer.

"Manuell nullkalibrering én gang"-knappen, når den utløses, utfører en nullkalibreringsoperasjon på ozongasskonsentrasjonsanalysatoren.

Signalmeny

Brukere kan sette opp "høye alarmpunkter" og "lave alarmpunkter" i henhold til deres situasjon. Instrumentet med to sett med relésignalutgang, brukere kan koble til to sett med NO, COM, NC relésignaler.

Ved bruk av relésignaler bør det bemerkes at relésignaler bør være likestrøminngang med maksimalt 24V. Prøv å unngå direkte tilgang til relésignaler med 220VAC.

Innstillingsmeny

en. Brukere kan stille inn "temperaturkompensasjon" for å bringe verdier til "åpne" og "lukke" steder som med ozonkonsentrasjonsberegninger.

b. Brukere kan sette "trykkkompensasjon" for å bringe verdier til "åpne" og "lukke" steder som med ozonkonsentrasjonsberegninger. Denne instrumenttrykktransmitteren støtter pumpeprøvetaking og aktiv trykkkompensering.

c. Brukere kan velge enheten som nedenfor i henhold til situasjonen:

Ytterligere forklaring:

Enhetene g/Nm3 og g/m3 NTP betyr ozonkonsentrasjonen ved standardtemperaturen (sannsynligvis 20 ℃) ​​og standardtrykket (101.325 KPa).g/m3 NTP

（NTP- normal temperatur og trykk, STP- standard temperatur og trykk）

g/Nm3 er et uttrykk for internasjonalt uttrykk. Displayet følger internasjonal praksis og bruker uttrykksmodusen for g/Nm3-konsentrasjon.

DATA-menyen

Se hovedskjermen til parametermenyen.

Dataverdiene i parametermenyen er de samme som parameterindikatorene som brukes av produsentens tekniske personell for å evaluere ytelsen til ozonanalysatoren. Denne parametersiden viser de ulike parametrene til den doble ultrafiolette absorpsjons-ozonanalysatoren, som brukes til å bestemme om ozonanalysatoren er i normal deteksjons- og visningsstatus.

●UVLED-R: reaksjonen er UV-lyskilden i fravær av gasslysintensitetsparametere.

●UVLED-M: lysintensitetsparameteren til UV-lyskilden etter å ha passert gjennom deteksjonskammeret (lyscelle).

●DATA-ZERO ogDATA-ABSR er en parameterdataverdi innhentet av ozonanalysator i henhold til bill Lambert Law og programalgoritmen.

Systemstatus: "NORMAL" og "ERROR" kan bedømme om ozonanalysatoren kan fungere normalt i henhold til beregning av instrumentparametere.

●LED-verdien er brukerens evne til å rekalibrere sensordataene for ozongasskonsentrasjonen basert på endringer i gjeldende konsentrasjon.

Referanseforholdet reflekterer intensiteten til den nåværende ultrafiolette LED-lyskilden når den ikke har vært utsatt for gass.

Referanseverdien reflekterer parameteren for belysningsintensiteten til den ultrafiolette LED-lyskilden uten å passere gjennom gass under nullkalibrering.

Automatisk justeringsfunksjon: Instrumentbakgrunnen vil registrere lysstyrken (referanseverdien) til den ultrafiolette LED-en under nullkalibrering. Når lysstyrken til den ultrafiolette LED-en avviker, vil systemet automatisk korrigere lysstyrken til den ultrafiolette LED-en, slik at nullpunktet til ozongasskonsentrasjonssensoren automatisk justeres innenfor et visst område, og effektivt unngår nullpunktavvik.

Feilsøkingsmeny

Feilsøkingsmodusmenyen er de grunnleggende innstillingene og for justering av parametere. Brukere prøver ikke å gå inn i passordmenyen, når passordfeilen nådde et bestemt tidspunkt, låses instrumentet automatisk med blå skjerm.

Dette operasjonsbakgrunnsgrensesnittet og innstillingene kan modifisere og modifisere parametrene til ozonanalysatoren, for eksempel "konsentrasjonskoeffisient", "UV-lampens lysstyrke", "4-20mA verdi", "temperatur", "trykk", "fotoelektriske mottakerparametre", "korreksjonsverdi", "retur til null verdi".

【4】 Kommunikasjonsinstruksjoner

●4-20MA singelutgang

4-20MA signalutgangen er en aktiv utgang. Brukere kan få direkte tilgang til datainnsamlingsutstyr som enkeltbrikkedatamaskin eller PLS. Last aldri spenning til 4-20MA signalporten.

●RS-485-kommunikasjon（valgfunksjon）

MERK: Adresseinnstilling i berøringsskjermen!

●RS-485-kommunikasjon（valgfunksjon）

Kommunikasjonsmodus: Modbus-RTU(RS－485)；

Kommunikasjonsparametere:9600，8，N，1；

Dataformat: Heksadesimal mottak, heksadesimal sending

Les registerverdi:

Returner data

Skriv register:

Returverdi:

7. Vedlikeholdet

Ved normal bruk avhenger den faktiske levetiden av miljøet på stedet. Det anbefales å kalibrere analysatoren en gang hver 18. måned av returfabrikken (kalibrering er gratis, brukeren bærer retur- og transportgebyret). I det tøffe miljøet anbefales det å kalibrere sensoren hver 12. måned for å sikre gyldigheten av testdataene. Vedlikeholdsartikler som følgende:

(1) Om det er lekkasje i inntakssystemet; om gassforbindelsesrøret er slitt; om kontakten er festet.

(2) Det er ingen løsnede eller brudd på strømforsyningsledningen og stikkontakten.

(3) Om det er lekkasje inne i analysatoren, om kan lukte ozongassen.

(4) Annet unormalt problem.

Hvis noen av problemene ovenfor oppstår, vennligst informer produsenten så snart som mulig.

8. Advarslene

A. Det er strengt forbudt å demontere og montere utstyret. Etikettene må holdes intakte under bruk, ellers vil det ikke være noen garanti.

B. Vedlikeholdet må ha en profesjonell person til å betjene.

C. Ikke demonter vilkårlig, og unngå unødvendig skade når du åpner utstyret.

D. Hold utstyret rent, ikke berør skjermen med harde gjenstander for å unngå riper på skjermen.

E. Slå av strømforsyningen og unngå fuktighet når utstyret er i nærheten.

F. I tilfelle en unormal situasjon, slå av strømforsyningen og slå av gasskilden umiddelbart, og kontakt produsenten i tide.

9. Lagringen

Instrumentet bør oppbevares i et godt ventilert, tørt og ikke-korrosivt miljø med en omgivelsestemperatur på -10 ℃～＋40 ℃, og relativ fuktighet som ikke overstiger 80 %. Prøvetakingsgassen med en relativ fuktighet på ikke mer enn 80 %, og gasstemperaturen skal være på -50℃～＋80℃.

10. Gyldighetstid

Produktets levetid avhenger av aldringsgraden til den elektroniske enheten. Etter å ha erstattet den aldrende elektroniske enheten, kan produktet brukes normalt.

Testområde:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000 spm
Skjermoppløsning:	□0,01g/m   merknad：1mg/L=1g/m3=467ppm
Displayenhet:	□g/Nm3  □mg/NL   □%WT
Prøvetakingsmetode:	□aktiv trykkprøvetaking  □pumpeprøvetaking
Innholdsgrensesnitt:	□ozonkonsentrasjon   □temperaturkompensasjon
	□trykkkompensering
Lyskildeliv:	Ca 30 000-50 000 timer
Skjermgrensesnitt:	4,3 tommers berøringsskjerm betjeningsgrensesnitt
Hjelpefunksjon:	temperatur- og trykkkompensering
Sampling flow:	0,5L±0,2L/min
Inngangstrykk:	<0,1 MPa
Konsentrasjonsfeil :	< 0,3％FS
Linjeavvik :	< 0,2％FS
Null drifting:	<±0,3 %FS
Responstid:	signalet er 0,03S, viser er 0,3S.
Omgivelsestemperatur:	-20–50℃；
Sampling kaliber av serietilkobling:	Bypass samplingΦ6 (6*4 mm hurtigvridende grensesnitt) Bypass samplingΦ8 (8*6 mm hurtigvridende grensesnitt)
Kommunikasjonsmodus:	RS-485
Utgangsmodus:	4-20mA
Relésignal:	Høy alarm, lav alarm
Strømforsyning:	AC 110-220V;

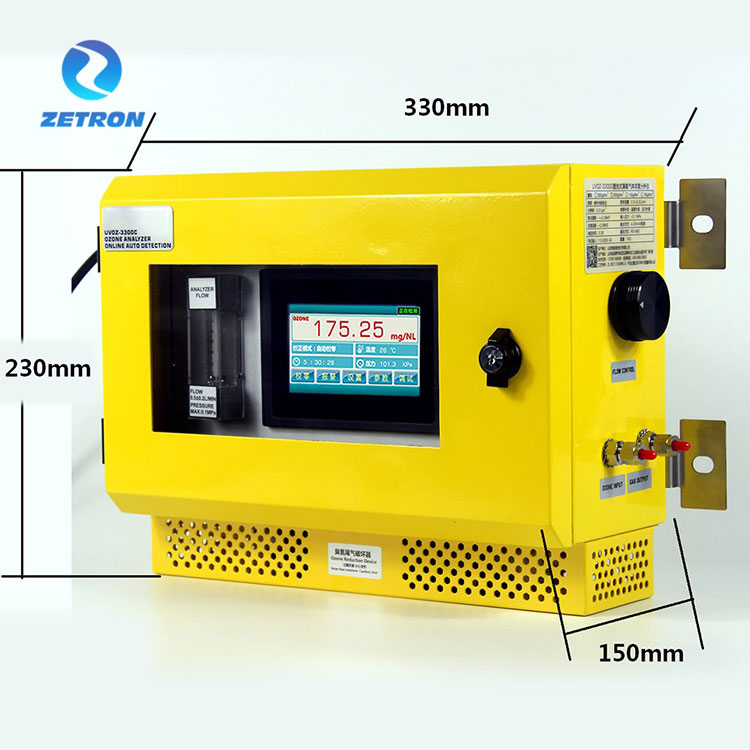

Dimensjon:	230 mm (høyde) × 330 mm (bredde) × 150 mm (dybde)
Standard konfigurasjon:	□Antiseptisk strømningsmåler     □filter   □Ozon halegass-ødelegger  □ prøvetakingspumpe
