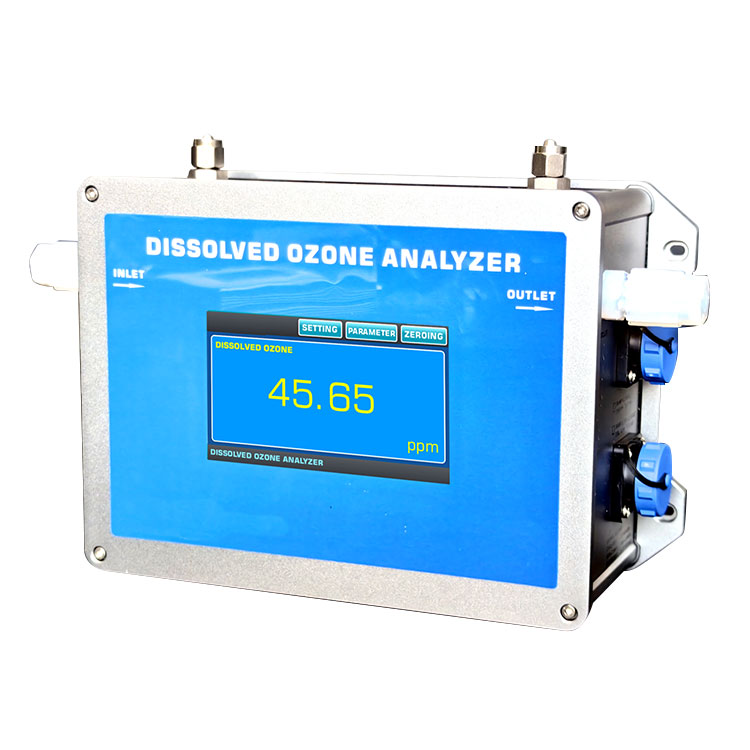

Oppløst ozonanalysator

Oppløst ozonanalysator

Deteksjonsprinsipp: UV dobbeltbaneabsorpsjonsmetode, brukt for analyse og deteksjon av oppløst ozonvannkonsentrasjon i tappevann, rent vann eller halvlederindustri.

Måleområde: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Produktfunksjoner: Denne UV-oppløste ozonanalysatoren har en intern lyskilde automatisk justeringsfunksjon, som kan justere lysstyrken til LED-lyskilden i sanntid basert på referanselysdataene til nullpunktet for å sikre stabiliteten til nullpunktet. Denne UV -optiske ozonvannkonsentrasjonsanalysatoren kan kobles sammen parallelt eller serier til den oppløste ozonvannsrørledningen, hovedsakelig brukt for analyse og påvisning av oppløst ozonvannkonsentrasjon i tappevann, rent vann eller halvlederindustri.

Denne oppløste ozonanalysatoren har en automatisk justeringssystemfunksjon med en UV-lyskilde, som kan justere lysstyrken til UV-LED-lyskilden i sanntid i henhold til referanselysdataene for å opprettholde konstante nullpunktdata, noe som sikrer stabiliteten til nullpunktet. Det er et patentert produkt av vårt selskap. Denne UV -optiske ozonvannkonsentrasjonsanalysatoren kan fungere kontinuerlig uten å stoppe i 24 timer.

Oppløst ozonanalysator - Produktoversikt

Den oppløste ozonkonsentrasjonsanalysatoren er en direkte måling av ozoninnhold i ultrapurvann eller konstant turbiditetsvann ved bruk av ultrafiolett spektrofotometri. Den tilpassbare versjonen er HF, som kan brukes til 20% hydrofluorsyre ozon vandig løsning. Materialer i kontakt med ozonvann inkluderer PTFE, FFPM, PFA og kvarts eller safir. UVOZ-180W oppløst ozonvannkonsentrasjonsanalysator er utstyrt med et innløp og utløp, og er utstyrt med et berøringsskjermoperasjonsgrensesnitt. Utgangen er direkte koblet til PLS med 4-20MA og RS-485 signallinjer.

Den oppløste ozonkonsentrasjonsanalysatoren har en automatisk justeringssystemfunksjon med en UV-lyskilde, som kan justere lysstyrken til UV-LED-lyskilden i sanntid i henhold til referanselysdataene for å opprettholde konstante nullpunktdata, noe som sikrer stabiliteten til nullpunktet. Det er et patentert produkt av vårt selskap. Denne ozonanalysatoren kan fungere kontinuerlig uten å stoppe i 24 timer. Den overordnede stabiliteten til denne ozonkonsentrasjonsanalysatoren oppnås ved bruk av et ekte optisk system med dobbelt bjelke og en ekstremt langvarig ultrafiolett LED-lyskilde.

Skallet til den oppløste ozonkonsentrasjonsanalysatoren er et aluminiumskall med sprutbestandig design, beskyttelsesnivå: IP65, størrelse: 260x160x90mm (WXHXD) og vekt på omtrent 3 kilo. Denne oppløste ozonvannkonsentrasjonsanalysatoren kan veggmonteres, med en krokdesign på baksiden. Når installasjonen er nødvendig, leveres fire monteringsbraketter.

Innløpsstrømningshastigheten til den oppløste ozonvannkonsentrasjonsanalysatoren er 200-300 ml/min. Hvis det er nødvendig med strømningskontroll, må en gassventil eller strømningsmåler installeres ved utløpet av den oppløste ozonvannkonsentrasjonsanalysatoren. Denne gassventilen må plasseres bak sensoren (aldri foran den! Installere en gassventil ved innløpet vil generere bobler, så det er strengt forbudt for ozonvann med vannbobler for å komme inn i den oppløste ozonvannsanalysatoren.)

Det er nødvendig å opprettholde renslighet av innløpsvannet til den oppløste ozonvannkonsentrasjonsanalysatoren, og å opprettholde rensligheten til de indre sensorene til den oppløste ozonvannsanalysatoren. Det anbefales å kalibrere nullpunktet for den oppløste ozonvannkonsentrasjonsanalysatoren hver 2. uke. Når du kalibrerer nullpunktet, bør rent vann uten ozon eller farge introduseres

Oppløst ozonanalysator - Produktfunksjoner:

Testmetode: Dual Path UV-absorpsjonsmetode, Long-Life Light Source System, Høy målingsnøyaktighet.

Måleprinsipp: I henhold til Lambert -ølloven blir presis måling utført gjennom prinsippet om fotometrisk absorpsjon.

Måleområde: 0-20ppm; 0-50ppm; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm.

Lyskildesystem: Utenlandsk lang levetid Ultraviolett lyskildesystem (bølgelengde 253,7nm), med en gratis garanti på 3 år.

Bruk: Innendørs installasjon og bruk, utstyrt med vanntette luftfartspluggerterminaler.

Lys bassengsystem: Separat lysbassengteknologi, lekkasjefri, høytrykksmotstand og motstand mot høy strømningshastighet prøvetaking av væskepåvirkning.

Intelligent kompensasjon: Utstyrt med automatisk nulljustering og automatisk lyskildekompensasjonsfunksjon.

Driftsmetode: Den kan nulles manuelt, og under nulling er det nødvendig å sikre at det ikke er noen ozon vandig løsning i instrumentet.

Display Unit: Mg/L, PPM Valgfritt.

Datavisning: High Definition Color berøringsskjerm.

Utgangsfunksjon: 4-20MA, RS485 Kommunikasjon.

Automatisk nulljustering: Den kan justere lysstyrken til den ultrafiolette LED-lyskilden i sanntid basert på referanselysdata for å opprettholde en konstant nullpunktdata, noe som sikrer stabiliteten til nullpunktet.

Flere versjoner:

Den normale versjonen brukes til tappevann og renset vann.

HF -versjonen kan brukes til 20% hydrofluorsyre ozon vandig løsning.

Oppløst ozonanalysator - Produktstruktur og sammensetning

【1】 Veggmonterte installasjonsdimensjoner

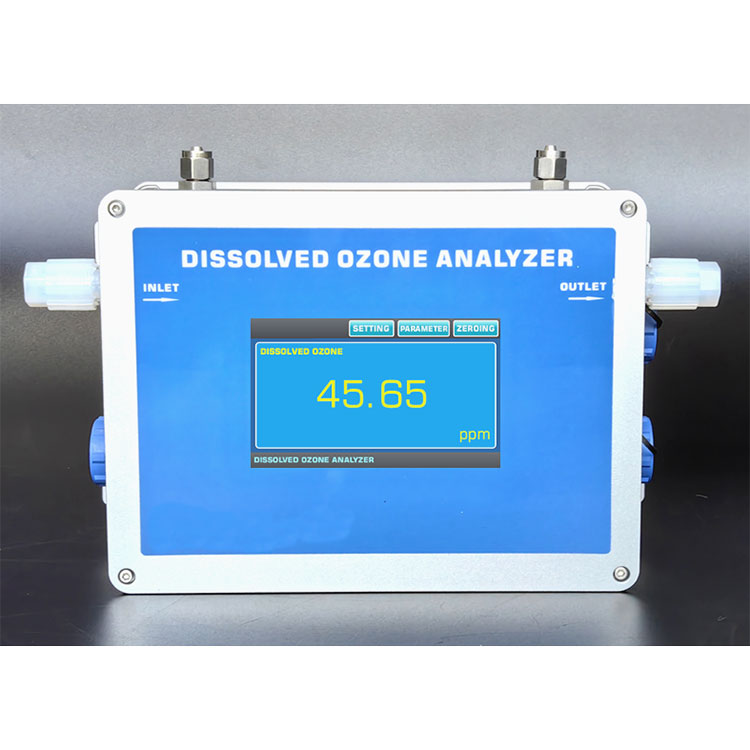

【2】 Display Panel og Display Screen

【3】 Strøminngang, signalutgang, innløp og utløp

Strøminngang:

Signalterminalutgang:

Dissplay Signal Terminal: Brukes til å koble til eksterne skjermsignaler (denne maskinen har allerede en skjermskjerm)

Gassgrensesnittet over UV -oppløst ozonvannanalysator brukes til trykkluftgrensesnitt. Hvis temperaturen på ozonvannet er for lavt, anbefales det å innføre trykkluft til instrumentet for å forhindre kondens i instrumentets indre ozonvannsrørledning.

Oppløst ozonanalysator - Produkttilkoblingsprosessdiagram

Oppløst ozonanalysator - Positive trykkgrenprøvetakingsforbindelsesdiagram

(Det anbefales å bruke denne tilkoblingsprosessen for delt prøvetaking. Merk at strømningsmåleren må installeres ved utløpet til den oppløste ozonvannsanalysatoren.)

Oppløst ozonanalysator, Negativt trykkvannspumpe Prøvetakingsforbindelsesdiagram

(Det anbefales å bruke denne tilkoblingsprosessen for delt prøvetaking. Merk at strømningsmåleren må installeres ved utløpet til den oppløste ozonvannsanalysatoren.)

Merk: Produsenten av den oppløste ozonvannsstrømmen er et standardkonfigurasjonstilbehør, og vannpumpen på negativt trykk er et valgfritt produkt. Du kan konsultere produsenten for å kjøpe den separat.

MERKNAD: Uten visningsversjon vil produsenten konfigurere kablet berøringsskjermtilbehør separat (ledningslengde innen 2 meter)

Oppløst ozonanalysator - Tekniske parametere:
