Monitor for oppløst ozon

Leverandør av oppløst ozonmonitor

Deteksjonsprinsipp: UV dual path absorpsjonsmetode, brukt til analyse og påvisning av oppløst ozonvannkonsentrasjon i springvann, rent vann eller halvlederindustri.

Måleområde: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Produktfunksjoner: Denne UV-oppløste ozonmonitoren har en intern lyskilde automatisk justeringsfunksjon, som kan justere lysstyrken til LED-lyskilden i sanntid basert på referanselysdataene til nullpunktet for å sikre stabiliteten til nullpunktet. Denne UV-optiske ozonvannkonsentrasjonsanalysatoren kan kobles parallelt eller i serie til vannrørledningen for oppløst ozon, hovedsakelig brukt til analyse og påvisning av oppløst ozonvannkonsentrasjon i springvann, rent vann eller halvlederindustri.

Denne oppløste ozonanalysatoren har en automatisk justeringssystemfunksjon med en UV-lyskilde, som kan justere lysstyrken til UV LED-lyskilden i sanntid i henhold til referanselysdataene for å opprettholde konstante nullpunktdata, og sikre stabiliteten til nullpunktet. Det er et patentert produkt fra selskapet vårt. Denne UV-optiske ozonvannkonsentrasjonsanalysatoren kan fungere kontinuerlig uten å stoppe i 24 timer.

Oppløst ozonanalysator - Produktoversikt

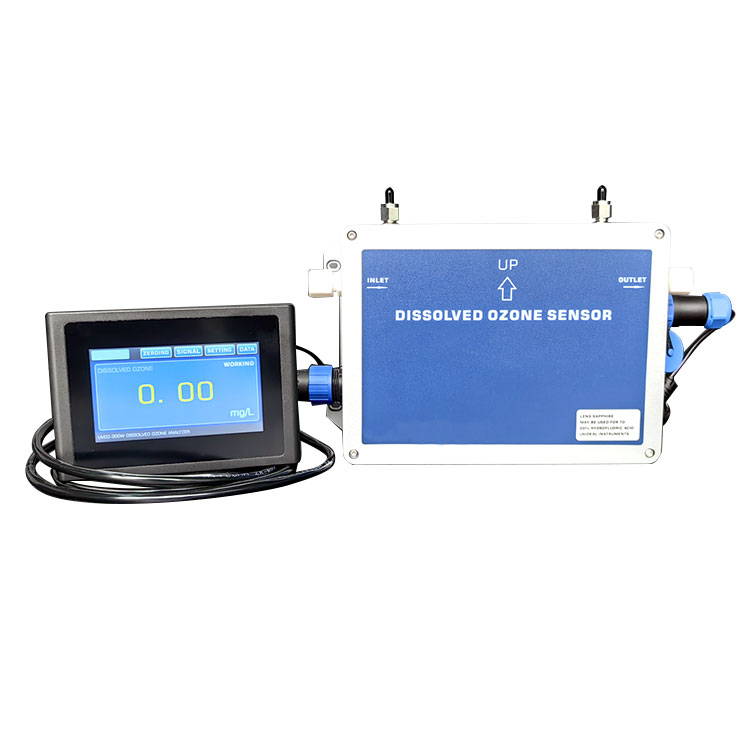

Analysatoren for konsentrasjon av oppløst ozon er en direkte måling av ozoninnholdet i ultrarent vann eller vann med konstant turbiditet ved bruk av ultrafiolett spektrofotometri. Den tilpassede versjonen er HF, som kan brukes til 20 % flussyre ozon vandig løsning. Materialer i kontakt med ozonvann inkluderer PTFE, FFPM, PFA og kvarts eller safir. OZ-300W UV-oppløst ozonvannkonsentrasjonsanalysator er utstyrt med et inntak og utløp, og er utstyrt med et grensesnitt for berøringsskjerm. Utgangen er direkte koblet til PLS med 4-20mA og RS-485 signallinjer.

Den oppløste ozonkonsentrasjonsanalysatoren har en automatisk justeringssystemfunksjon med en UV-lyskilde, som kan justere lysstyrken til UV LED-lyskilden i sanntid i henhold til referanselysdataene for å opprettholde konstante nullpunktdata, og sikre stabiliteten til nullpunktet. Det er et patentert produkt fra selskapet vårt. Denne ozonanalysatoren kan fungere kontinuerlig uten å stoppe i 24 timer. Den overlegne stabiliteten til denne ozonkonsentrasjonsanalysatoren oppnås gjennom bruk av et ekte optisk system med dobbel stråle og en ekstremt langvarig ultrafiolett LED-lyskilde.

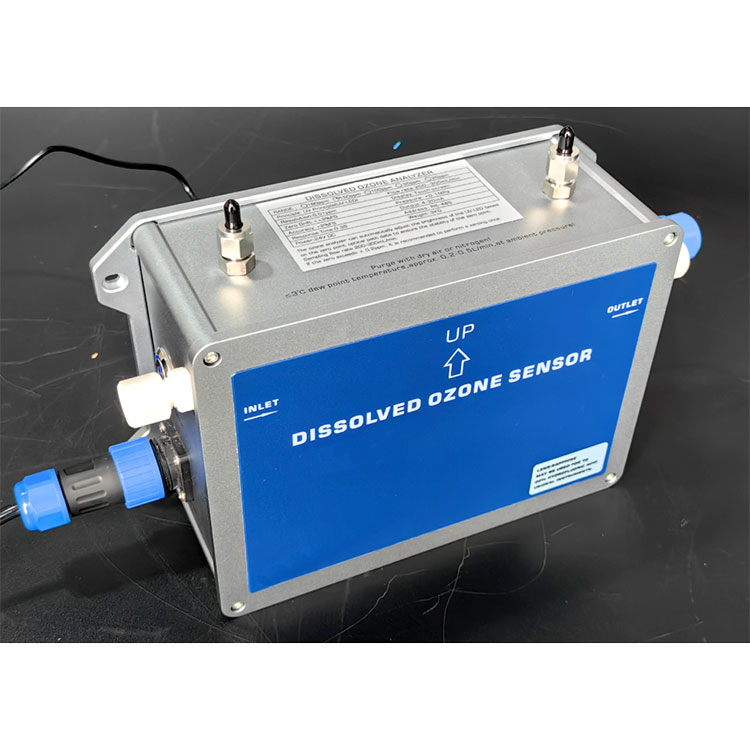

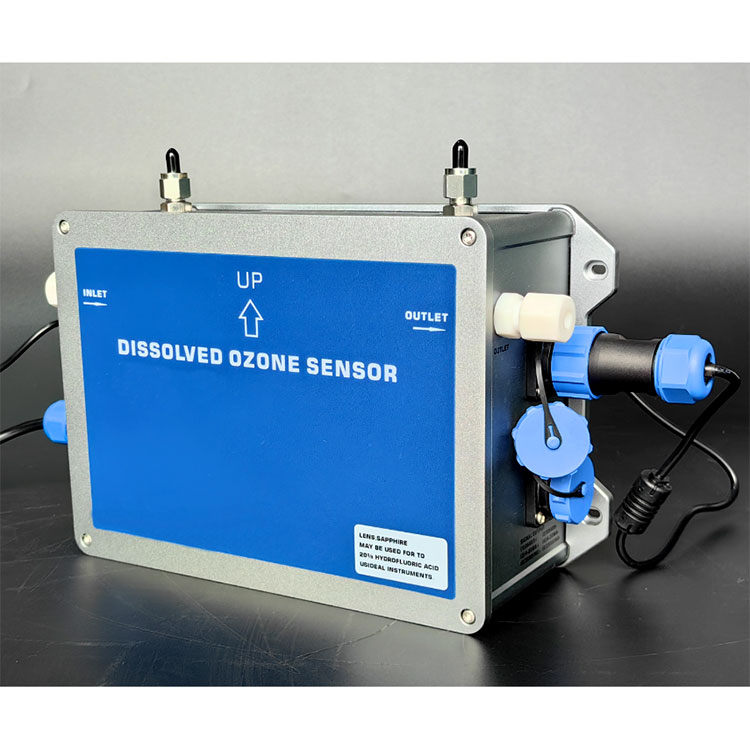

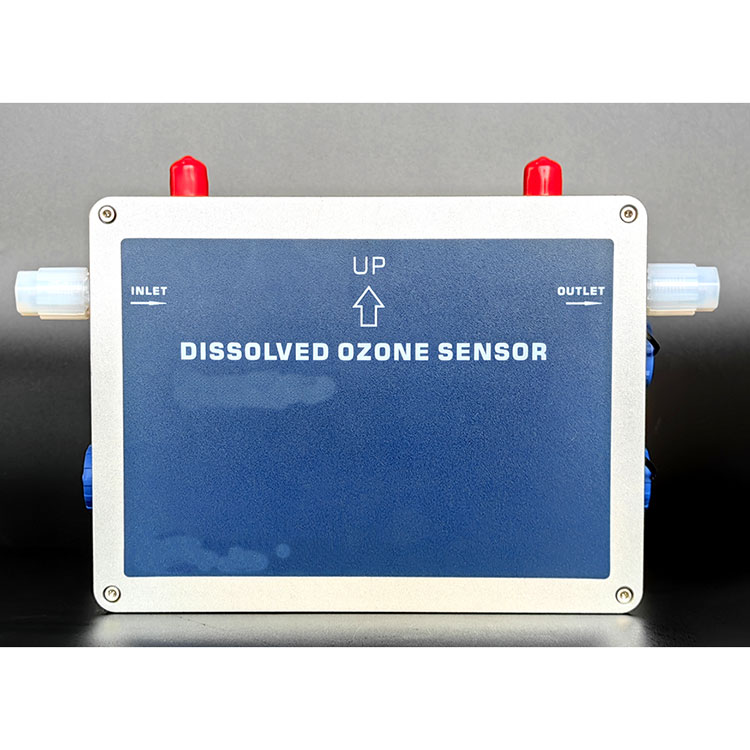

Skallet til konsentrasjonsanalysatoren for oppløst ozon er et aluminiumsskall med sprutsikker design, beskyttelsesnivå: IP65, størrelse: 260x160x90mm (BxHxD), og vekt på ca. 3 kilogram. Denne konsentrasjonsanalysatoren for oppløst ozon kan monteres på veggen, med en krokdesign på baksiden. Når installasjon er nødvendig, følger det med fire monteringsbraketter.

Innløpsstrømningshastigheten til konsentrasjonsanalysatoren for oppløst ozon er 200-300 ml/min. Hvis strømningskontroll er nødvendig, må en strupeventil eller strømningsmåler installeres ved utløpet av konsentrasjonsanalysatoren for oppløst ozon. Denne strupeventilen må plasseres bak sensoren (aldri foran den! Installering av en strupeventil ved innløpet vil generere bobler, så det er strengt forbudt at ozonvann med vannbobler kommer inn i analysatoren for oppløst ozonvann.)

Det er nødvendig å opprettholde renheten til innløpsvannet til konsentrasjonsanalysatoren for oppløst ozon, og å opprettholde renheten til de interne sensorene til analysatoren for oppløst ozonvann. Det anbefales å kalibrere nullpunktet til konsentrasjonsanalysatoren for oppløst ozon hver 2. uke. Ved kalibrering av nullpunktet bør det tilføres rent vann uten ozon eller farge

Analysator for oppløst ozon - Produktegenskaper:

Testmetode: Dual path UV-absorpsjonsmetode, lyskildesystem med lang levetid, høy målenøyaktighet.

Måleprinsipp: I henhold til Lambert Beer-loven utføres nøyaktig måling gjennom prinsippet om fotometrisk absorpsjon.

Måleområde: 0-20 ppm; 0-50 ppm; 0-100 ppm; 0-120 ppm; 0-180 ppm; 0-200 ppm.

Lyskildesystem: Fremmed langtidsholdbart ultrafiolett lyskildesystem (bølgelengde 253,7nm), med en gratis garanti på 3 år.

Bruk: Innendørs installasjon og bruk, utstyrt med vanntette flypluggterminaler.

Lettbassengsystem: Separat lettbassengteknologi, lekkasjefri, høytrykksmotstand og motstand mot prøvetaking av væskepåvirkning med høy strømningshastighet.

Intelligent kompensering: utstyrt med automatisk nulljustering og automatisk lyskildekompensasjonsfunksjon.

Driftsmetode: Den kan nullstilles manuelt, og under nullstilling er det nødvendig å sikre at det ikke er noen vandig ozonløsning i instrumentet.

Displayenhet: mg/L, ppm valgfritt.

Datavisning: Høyoppløst fargeberøringsskjerm.

Utgangsfunksjon: 4-20mA, RS485 kommunikasjon.

Automatisk nulljustering: Den kan justere lysstyrken til den ultrafiolette LED-lyskilden i sanntid basert på referanselysdataene for å opprettholde en konstant nullpunktsdata, og sikre stabiliteten til nullpunktet.

Flere versjoner:

Normalversjonen brukes til springvann og renset vann.

HF-versjonen kan brukes for 20 % flussyre ozon vandig løsning.

Oppløst ozonanalysator - Produktstruktur og sammensetning

【1】 Veggmontert installasjonsmål

【2】 Skjermpanel og skjerm

【3】 Strøminngang, signalutgang, inntak og uttak

Strøminngang:

Signalterminalutgang:

DISPLAY SIGNAL terminal: brukes til å koble til eksterne skjermsignaler (denne maskinen har allerede en skjerm)

Gassgrensesnittet over UV-oppløst ozonvannanalysator brukes for trykkluftgrensesnitt. Hvis temperaturen på ozonvannet er for lav, anbefales det å tilføre trykkluft til instrumentet for å forhindre kondens i den interne ozonvannrørledningen til instrumentet.

 Analysator for oppløst ozon - Prosessdiagram for produktkobling

Oppløst ozonanalysator - koblingsskjema for prøvetaking av positivt trykk

(Det anbefales å bruke denne koblingsprosessen for delt prøvetaking. Vær oppmerksom på at strømningsmåleren må installeres ved utløpet av analysatoren for oppløst ozon.)

Analysator for oppløst ozon, koblingsskjema for prøvetaking av vannpumpe under undertrykk

(Det anbefales å bruke denne koblingsprosessen for delt prøvetaking. Vær oppmerksom på at strømningsmåleren må installeres ved utløpet av analysatoren for oppløst ozon.)

Merk: Produsenten av vannmengdemåleren for oppløst ozon er et standardkonfigurasjonstilbehør, og vannpumpen med undertrykk er et valgfritt produkt. Du kan kontakte produsenten for å kjøpe den separat.

Merk: Uten skjermversjon vil produsenten konfigurere kablet berøringsskjermtilbehør separat (ledningslengde innen 2 meter)

Analysator for oppløst ozon - Tekniske parametere:
